УДК 537
«ИССЛЕДОВАНИЕ
ПОЛУПРОВОДНИКОВ НА ПРИМЕРЕ
ИЗУЧЕНИЯ ЭЛЕМЕНТА ПЕЛЬТЬЕ»
Загорнова Дарья Вячеслововна
студентка 3 курса, Самарский государственный
технический университет
(ФГБОУ ВО «СамГТУ»), Россия,
г.Самара
Анотация.
В работе исследуются физические свойства полупроводников на примере
термоэлектрического элемента Пельтье с целью выявить зависимость его
электрических и тепловых характеристик от внешних условий. Основные задачи
включали изучение истории открытия полупроводников, их строения, а также
проведение экспериментов по снятию вольт-амперной
характеристики и анализу зависимости разности температур от приложенного
напряжения и мощности при различных режимах теплоотвода. Полученные данные
могут быть использованы в образовательных целях, а также при разработке
автономных энергосистем и компактных термоэлектрических модулей для бытового
применения.
Ключевые слова:
Элемент Пельтье, полупроводники, термоэлектрический эффект.
Данное исследование посвящено
полупроводниковым материалам, которые играют важную роль в современной
электронике.
Проблема исследования заключается в
недостаточном понимании значимости полупроводников в технике.
Актуальность этого исследования обусловлена
научно-техническим прогрессом в использовании полупроводниковых устройств в
различной бытовой электронике. [1]
История полупроводников начинается с работ
Майкла Фарадея (1833), обнаружившего аномальное поведение сульфида серебра при
нагреве, и Антуана Беккереля, описавшего фотопроводимость. К концу XIX — началу
XX века были открыты ключевые явления: односторонняя проводимость кристаллов,
влияние примесей на проводимость и фотоэлектрический эффект. Несмотря на
практическое применение полупроводниковых детекторов в ранней радиотехнике, их
физическая природа долгое время оставалась загадкой. Современное понимание
полупроводников строится на зонной теории твёрдого тела. В чистом (собственном)
состоянии кремний или германий ведут себя почти как изоляторы, поскольку все
валентные электроны заняты в ковалентных связях. Однако при внешнем воздействии
— нагреве, освещении или введении примесей — в материале генерируются свободные
электроны и дырки, что обеспечивает проводимость. Процесс легирования позволяет
целенаправленно создавать полупроводники n-типа (избыток электронов) и p-типа
(избыток дырок). Их контакт — p-n-переход — лежит в основе всех
полупроводниковых приборов, включая транзисторы и диоды.
Особый интерес представляет применение
полупроводников в термоэлектрических устройствах. Элемент Пельтье, состоящий из
чередующихся пар p- и n-полупроводников, соединённых металлическими
перемычками, демонстрирует обратимость термоэлектрических процессов. При подаче
тока одна сторона модуля охлаждается, другая — нагревается; при создании
разности температур между сторонами возникает электродвижущая сила.
Эксперименты показывают, что эффективность элемента Пельтье напрямую зависит от
условий теплоотвода. Это делает систему теплоотвода критически важной как для
охлаждающих, так и для генерирующих режимов.
В ходе практического исследования был
использован термоэлектрический элемент Пельтье TEC1-12706. Этот элемент
способен создавать разность температур на своих поверхностях при прохождении
электрического тока. [2]

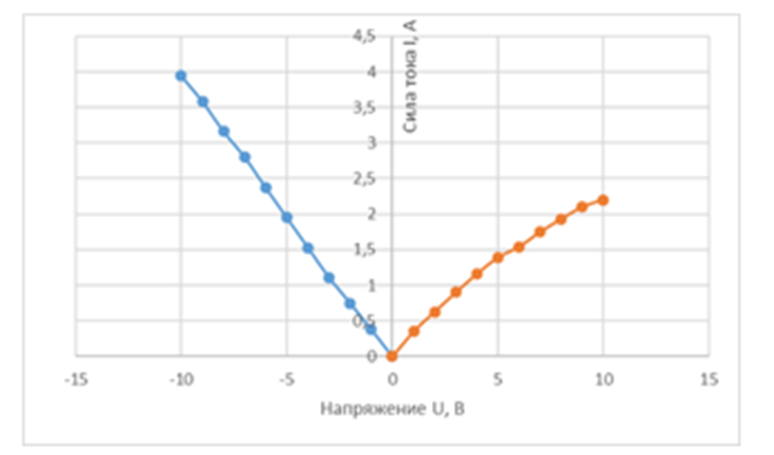

Рисунок 1 ₋ Вольтамперная характеристика
элемента Пельтье с охлаждением его стороны вентилятором
Целью работы было установить зависимость
разности температур на поверхностях пластин элемента Пельтье от подаваемого
напряжения и мощности электрического тока.
Для этого использовались различные
приборы, такие как источник постоянного тока, тепловизор, вольтметр, амперметр
и соединительные провода.

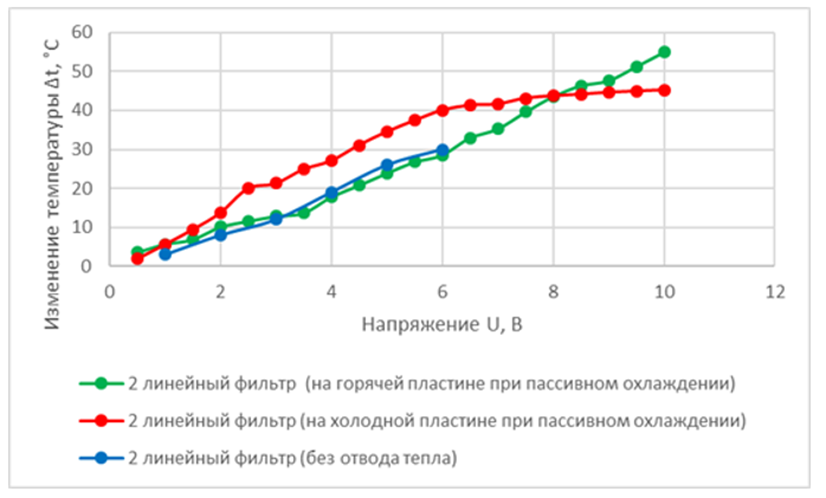

Рисунок 2 ₋ Зависимость разницы температур на «горячей» и «холодной»
части
элемента от напряжения
В ходе исследования было установлено, что
термоэлектрическая технология имеет важное преимущество, позволяя использовать
не только электрическую энергию для создания тепла и холода, но и запускать
обратный процесс. Элемент Пельтье имеет возможность создавать охлаждение до
значительно более низких температур, чем окружающий воздух, но это требует
эффективного отведения тепла с горячей стороны элемента.
Выводы:
Полупроводники — не просто материалы, а
функциональная основа современных технологий. Их уникальная способность
изменять проводимость под воздействием внешних факторов позволила создать всю
архитектуру цифровой электроники. В то же время, на примере элемента Пельтье,
полупроводники демонстрируют и энергетический потенциал: возможность прямого
преобразования тепла в электричество и наоборот без движущихся частей, с
высокой надёжностью и компактностью.
Практическое применение термоэлектрических
модулей уже сегодня охватывает широкий спектр областей: от охлаждения
микропроцессоров и портативных холодильников до автономных источников питания в
космосе и медицине. Перспективы дальнейшего развития связаны с повышением
коэффициента полезного действия термоэлементов, разработкой новых
полупроводниковых соединений.
Список литературы:
- Иоффе А.Ф. Полупроводниковые термоэлементы.- М., 1960.
- Сивухин С.Д. Общий курс физики.- М.: Наука, 1977.- Т.3. Электричество
- Стильбанс Л.С. Физика полупроводников.- М., 1967.- С.75-83, 292-311.
